8sju

[4T17] Self-assembling right-handed four-turn tensegrity triangle with 17 interjunction base pairs and R3 symmetry

Method: X-RAY DIFFRACTION D_max: 79.4 Å Quality: EXCELLENT

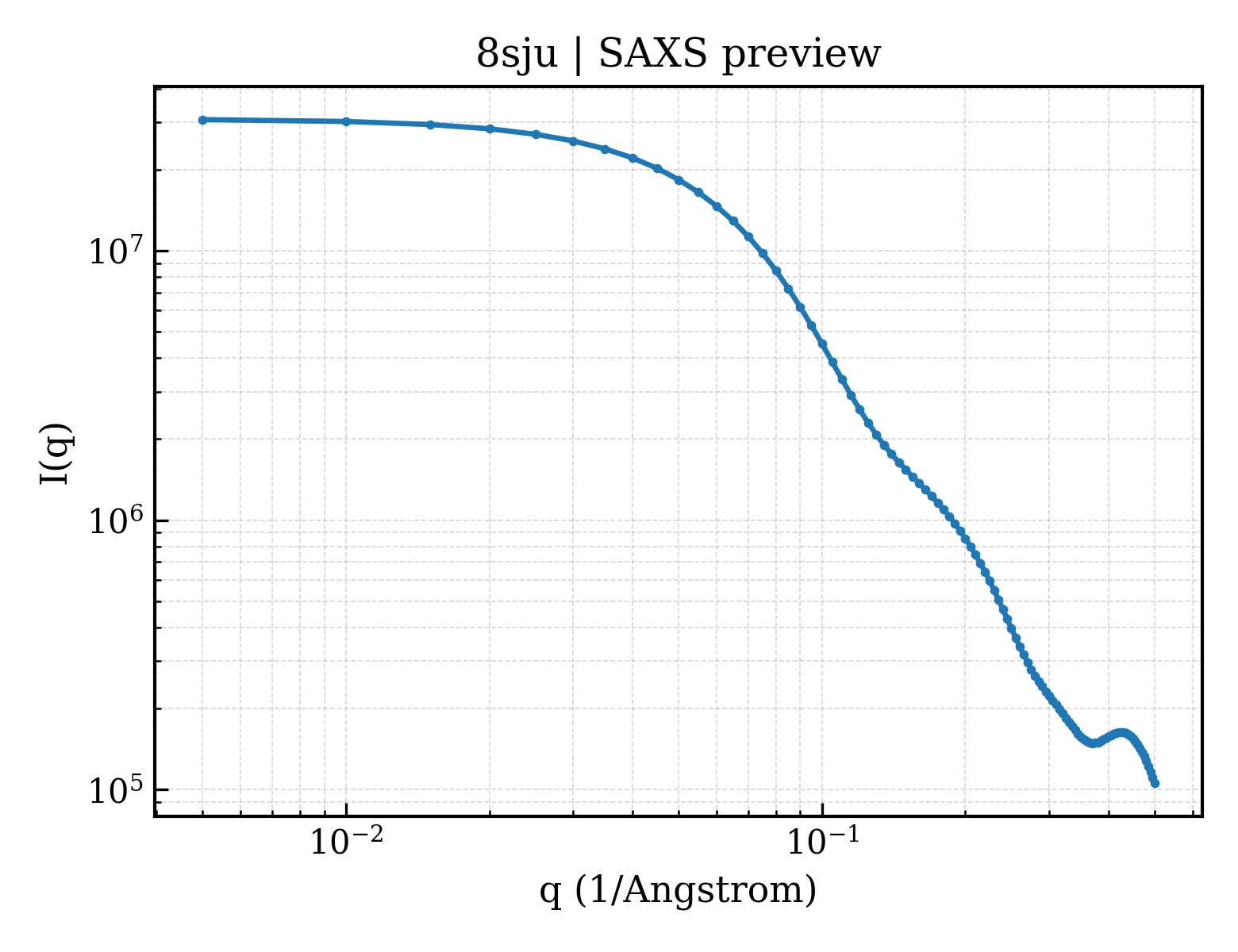

SAXS 散射曲线 SAXS Profile

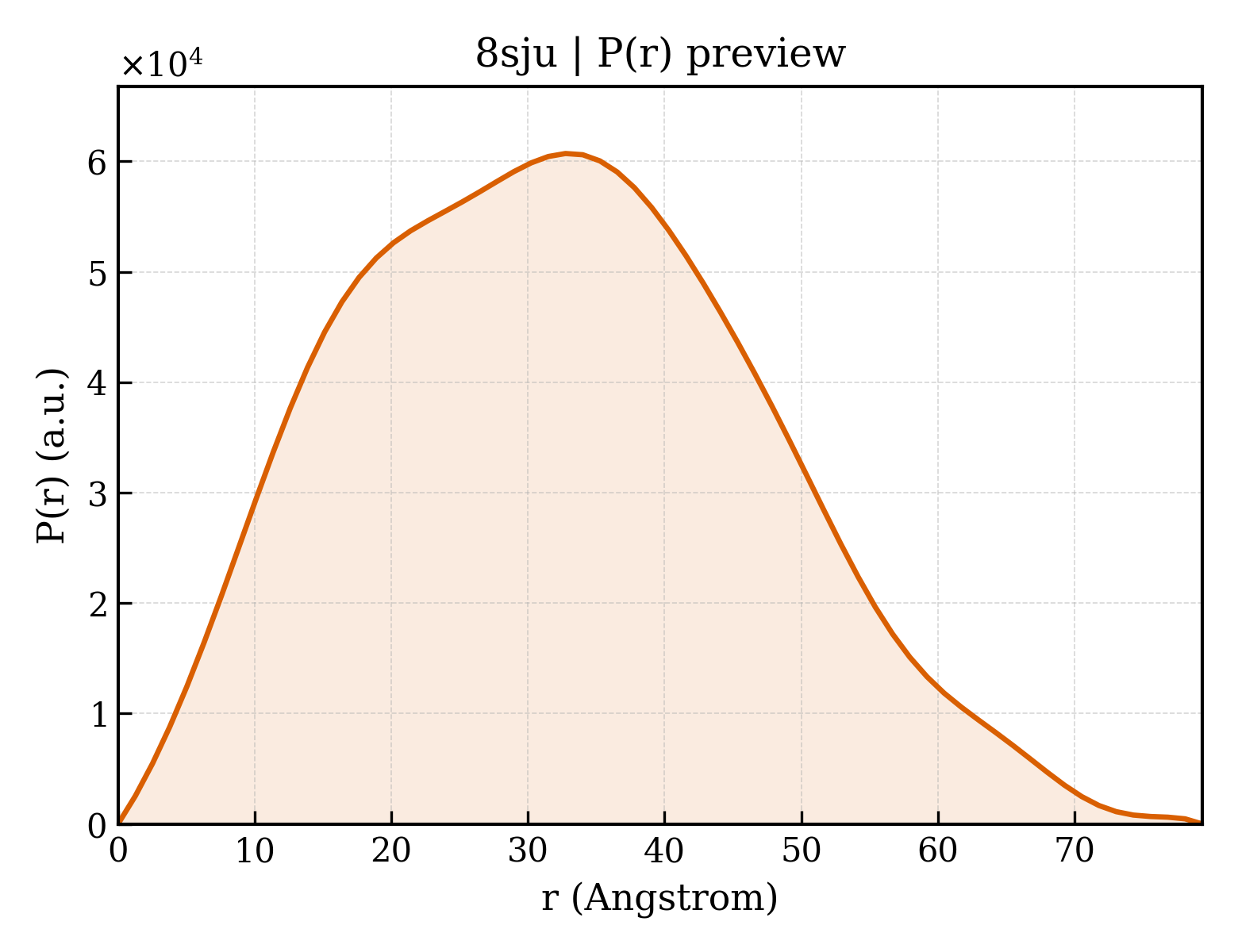

P(r) 距离分布 P(r) Distribution

下载 Download SAXS (.dat) P(r) (.pr.out) CIF

▼

1. 结构基本信息 1. Structure Basics

条目编号 entry_id	8sju
沉积日期 deposition_date	2023-04-18
结构标题 title	[4T17] Self-assembling right-handed four-turn tensegrity triangle with 17 interjunction base pairs and R3 symmetry
关键词 keywords	Tensegrity triangle, DNA nanotechnology, nanomaterials, DNA; DNA
实验方法 method	X-RAY DIFFRACTION

▼

2. SAXS 参数 (CRYSOL 理论计算) 2. SAXS Parameters (CRYSOL)

回转半径 Rg (Guinier) rg_guinier	24.97 Å
回转半径 Rg (电子) rg_electron	24.66 Å
零角强度 I(0) i0	30816300.00
分子量 molecular_weight	25906.0 kDa
排除体积 excluded_volume	25064 Å³
包络体积 envelope_volume	44745 Å³
水化壳体积 shell_volume	16833 Å³
包络直径 envelope_diameter	82.6 Å
壳层 Rg shell_rg	28.81 Å
包络 Rg envelope_rg	24.42 Å
形状 Rg shape_rg	24.59 Å
总 Rg total_rg	25.14 Å
总原子数 total_atoms	1716
残基数 n_residues	84
球谐函数阶数 n_harmonics	20
q 范围 q_range	— – 0.5000 Å⁻¹
数据点数 n_points	101
壳层类型 shell_type	directional
溶剂电子密度 solvent_density	0.3340 e/Å³
壳层衬度 contrast_shell	0.0300 e/Å³
CRYSOL 版本 crysol_version	4.1.3

▼

3. P(r) 距离分布 (GNOM 反演) 3. P(r) Analysis (GNOM)

最大尺寸 Dmax dmax	79.4 Å
Rg (实空间) rg_real	24.99 Å
Rg 误差 (实空间) rg_real_error	0.59 Å
I(0) (实空间) i0_real	3.0820e+07
I(0) 误差 (实空间) i0_real_error	4.2740e+05
Rg (倒空间) rg_reciprocal	24.99 Å
I(0) (倒空间) i0_reciprocal	30820000.0000
解质量估计 total_estimate	0.9053
解质量评级 solution_quality	EXCELLENT a EXCELLENT solution
P(r) 峰数 n_peaks	1
主峰位置 r_peak_primary	32.8 Å
偏度 Skewness skewness	0.244
峰度 Kurtosis kurtosis	-0.495
角度范围 angular_range	— – 0.3200 Å⁻¹
当前正则化参数 α current_alpha	0.0000
最高正则化参数 α highest_alpha	1132000.0000
实空间数据点数 n_real_points	64
GNOM 版本 gnom_version	4.1.3
质量判据 quality_criteria	AN1: 0.000; Oscil: 0.964; Stabil: 1.000; Sysdev: 1.000; Positv: 1.000; Valcen: 0.937; Smooth: 0.936

▶

4. 晶体学与实验 4. Crystallography & Experiment

▶

5. 实体与聚合体信息 (4)

Entity 1 polymer

描述 description	;DNA (5'-D(GPAPAPAPAPAPCPAPCPTPGPCPCPTPGPAPAPTPAPCPCPGPCPA)-3') ;
分子量 formula_weight	7340.8 kDa
来源方法 src_method	syn
拷贝数 entity_count	1

聚合体 Polymer

聚合体类型 type	polydeoxyribonucleotide
链编号 strand_id	A
原子数 atom_count	1716

GAAAAACACTGCCTGAATACCGCA

Entity 2 polymer

描述 description	;DNA (5'-D(PGPCPGPGPTPAPTPTPCPAPCPCPAPCPGPAP*T)-3') ;
分子量 formula_weight	5187.4 kDa
来源方法 src_method	syn
拷贝数 entity_count	1

聚合体 Polymer

聚合体类型 type	polydeoxyribonucleotide
链编号 strand_id	B

GCGGTATTCACCACGAT

Entity 3 polymer

描述 description	DNA (25-MER)
分子量 formula_weight	7717.0 kDa
来源方法 src_method	syn
拷贝数 entity_count	1

聚合体 Polymer

聚合体类型 type	polydeoxyribonucleotide
链编号 strand_id	C

TCTTTTGAGTCAGTGGCAGTGTTTT

Entity 4 polymer

描述 description	;DNA (5'-D(PTPCPGPTPGPGPAPCPTPGPAPCPTPCPAPAPAPA)-3') ;
分子量 formula_weight	5524.6 kDa
来源方法 src_method	syn
拷贝数 entity_count	1

聚合体 Polymer

聚合体类型 type	polydeoxyribonucleotide
链编号 strand_id	D

TCGTGGACTGACTCAAAA

▶

7. 引用文献 (1)

▶

晶胞边长 a length_a	224.532 Å
晶胞边长 b length_b	224.532 Å
晶胞边长 c length_c	126.522 Å
晶胞夹角 α angle_alpha	90.00 °
晶胞夹角 β angle_beta	90.00 °
晶胞夹角 γ angle_gamma	120.00 °
晶胞分子数 Z z_pdb	9

空间群 space_group	H 3
空间群编号 int_tables_number	146
晶系 crystal_system	trigonal

分辨率 resolution	7.140 Å
最低分辨率 resolution_low	37.170 Å
R 因子 r_factor	0.1126
R_work r_work	0.1106
R_free r_free	0.1774
