9i0u

Structure of human PD-L1 in complex with clinically evaluated inhibitor

Method: X-RAY DIFFRACTION D_max: 72.7 Å Quality: GOOD

SAXS 散射曲线 SAXS Profile

P(r) 距离分布 P(r) Distribution

下载 Download SAXS (.dat) P(r) (.pr.out) CIF

▼

1. 结构基本信息 1. Structure Basics

条目编号 entry_id	9i0u
沉积日期 deposition_date	2025-01-15
结构标题 title	Structure of human PD-L1 in complex with clinically evaluated inhibitor
关键词 keywords	small-molecule inhibitor, PD-1 pathway, Programmed death-ligand 1, IMMUNE SYSTEM; IMMUNE SYSTEM
实验方法 method	X-RAY DIFFRACTION

▼

2. SAXS 参数 (CRYSOL 理论计算) 2. SAXS Parameters (CRYSOL)

回转半径 Rg (Guinier) rg_guinier	20.68 Å
回转半径 Rg (电子) rg_electron	19.92 Å
零角强度 I(0) i0	28587800.00
分子量 molecular_weight	27520.0 kDa
排除体积 excluded_volume	26668 Å³
包络体积 envelope_volume	44819 Å³
水化壳体积 shell_volume	19065 Å³
包络直径 envelope_diameter	68.8 Å
壳层 Rg shell_rg	26.18 Å
包络 Rg envelope_rg	20.40 Å
形状 Rg shape_rg	19.95 Å
总 Rg total_rg	20.54 Å
总原子数 total_atoms	2084
残基数 n_residues	252
球谐函数阶数 n_harmonics	20
q 范围 q_range	— – 0.5000 Å⁻¹
数据点数 n_points	101
壳层类型 shell_type	directional
溶剂电子密度 solvent_density	0.3340 e/Å³
壳层衬度 contrast_shell	0.0300 e/Å³
CRYSOL 版本 crysol_version	4.1.3

▼

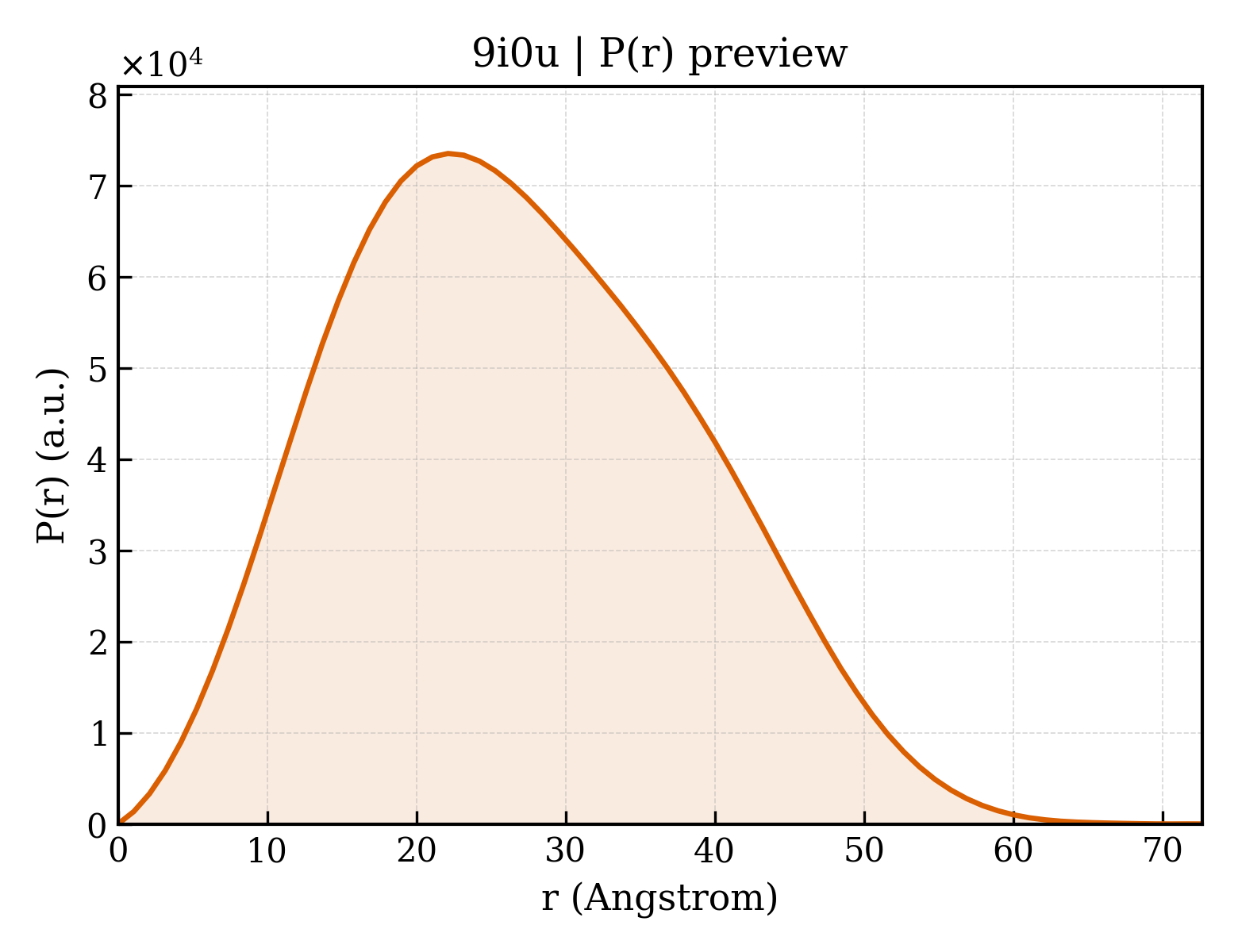

3. P(r) 距离分布 (GNOM 反演) 3. P(r) Analysis (GNOM)

最大尺寸 Dmax dmax	72.7 Å
Rg (实空间) rg_real	20.65 Å
Rg 误差 (实空间) rg_real_error	0.45 Å
I(0) (实空间) i0_real	2.8590e+07
I(0) 误差 (实空间) i0_real_error	3.4940e+05
Rg (倒空间) rg_reciprocal	20.65 Å
I(0) (倒空间) i0_reciprocal	28590000.0000
解质量估计 total_estimate	0.7896
解质量评级 solution_quality	GOOD a GOOD solution
P(r) 峰数 n_peaks	2
主峰位置 r_peak_primary	22.1 Å
偏度 Skewness skewness	0.273
峰度 Kurtosis kurtosis	-0.507
角度范围 angular_range	— – 0.3850 Å⁻¹
当前正则化参数 α current_alpha	0.0000
最高正则化参数 α highest_alpha	9057000.0000
实空间数据点数 n_real_points	70
GNOM 版本 gnom_version	4.1.3
质量判据 quality_criteria	AN1: 0.000; Oscil: 0.773; Stabil: 1.000; Sysdev: 1.000; Positv: 1.000; Valcen: 0.940; Smooth: 0.000

▶

4. 晶体学与实验 4. Crystallography & Experiment

▶

5. 实体与聚合体信息 (4)

Entity 1 polymer

描述 description	Programmed cell death 1 ligand 1
分子量 formula_weight	14954.1 kDa
来源方法 src_method	man
拷贝数 entity_count	2

聚合体 Polymer

聚合体类型 type	polypeptide(L)
链编号 strand_id	A,B
原子数 atom_count	2376

MGSAFTVTVPKDLYVVEYGSNMTIECKFPVEKQLDLAALIVYWEMEDKNIIQFVHGEEDLKVQHSSYRQRARLLKDQLSLGNAALQITDVKLQDAGVYRCMISYGGADYKRITVKVNAPYAAALEHHHHHH

来源 Source

来源生物 organism	Homo sapiens
通用名 common_name	human
NCBI 分类编号 ncbi_taxonomy_id	9606
宿主生物 host_organism	Escherichia coli

Entity 2 non-polymer

描述 description	GLYCEROL
分子量 formula_weight	92.1 kDa
来源方法 src_method	syn
拷贝数 entity_count	2

Entity 3 non-polymer

描述 description	;(5~{S})-5-[[[5-[2-chloranyl-3-[2-chloranyl-3-[6-methoxy-5-[[[(2~{S})-5-oxidanylidenepyrrolidin-2-yl]methylamino]methyl]pyrazin-2-yl]phenyl]phenyl]-3-methoxy-pyrazin-2-yl]methylamino]methyl]pyrrolidin-2-one ;
分子量 formula_weight	691.6 kDa
来源方法 src_method	syn
拷贝数 entity_count	1

Entity 4 water

描述 description	water
分子量 formula_weight	18.0 kDa
来源方法 src_method	nat
拷贝数 entity_count	269

▶

7. 引用文献 (1)

▶

晶胞边长 a length_a	51.997 Å
晶胞边长 b length_b	52.405 Å
晶胞边长 c length_c	112.022 Å
晶胞夹角 α angle_alpha	90.00 °
晶胞夹角 β angle_beta	90.00 °
晶胞夹角 γ angle_gamma	90.00 °
晶胞分子数 Z z_pdb	8

空间群 space_group	P 2 21 21
空间群编号 int_tables_number	18
晶系 crystal_system	—

分辨率 resolution	1.460 Å
最低分辨率 resolution_low	47.470 Å
R 因子 r_factor	—
R_work r_work	0.1610
R_free r_free	0.2020

fit	/app/data/saxs_computation/i0/9i0u/9i0u.fit
pddf	/app/data/pr_computation/i0/9i0u/9i0u.pr.out
profile	/app/data/saxs_computation/i0/9i0u/9i0u.dat
